导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用

作者:小编 日期:2023-12-15 11:06:02 点击数:

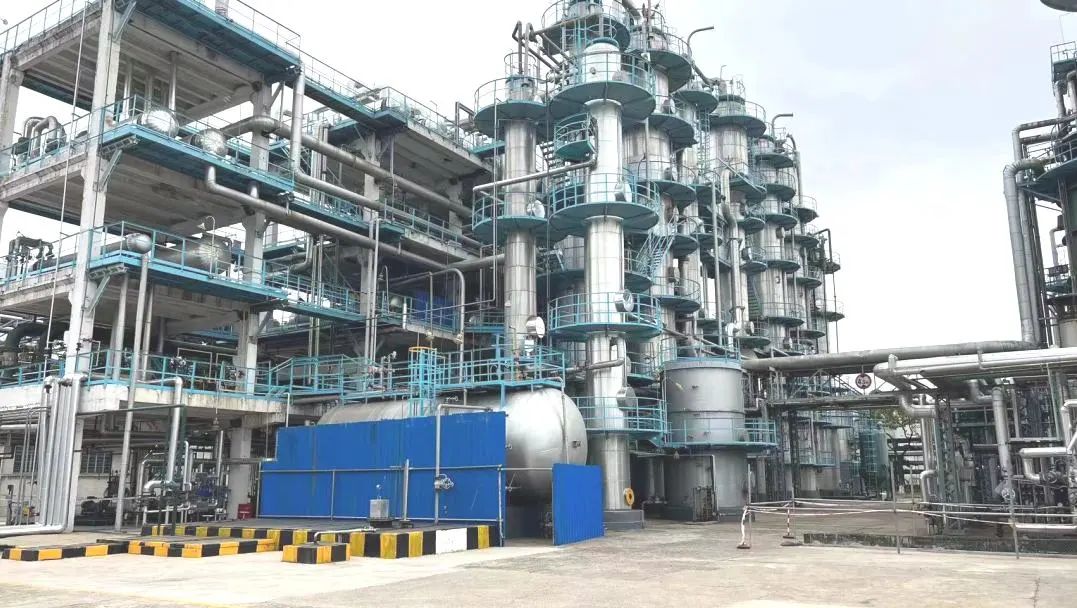

界面测量在化工行业是常见的测量需求,主要的测量方式有浮筒式、差压式以及导波雷达式油水界面测量。

导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图1)

在本文介绍的案例中,用户原先采用的是电浮筒界面计(以下简称电浮筒)进行测量,但由于误差过大,于是更改了测量方式,决定使用VEGA的导波雷达界面计VEGAFLEX 81,最终实现了长期可靠的测量


No.1

测量工况


上层为轻油,下层为糠醛和水的混合溶液,在测量筒里测量,筒内液位始终是满管状态。

测量范围为1m;温度50℃,压力4bar。

No.2

原电浮筒测量方案

原电浮筒测量界面是基于阿基米德原理,当轻介质充满筒体,仪表将浮筒受到的浮力记录为零位;而当重介质充满筒体,仪表将浮筒受到的浮力记录为满度。将两种介质分别充满筒体时候,浮筒受到的浮力差,平均分为100等分,即为电浮筒的指示值。根据公式F=G=ρ·g·V排,当两种介质的密度差越大,电浮筒的量程越大

导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图2)
导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图3)

【改进前】电浮筒测量方案

本工况由于上下层介质之间密度差很小,而且密度不稳定,密度的微小偏差会造成电浮筒的巨大测量波动,给测量带来极大的误差

No.3

改进后测量方案

根据现场工况条件,我们选用杆式的导波雷达VEGAFLEX 81,直接利用原电浮筒所带的测量筒进行界面测量,实现小成本改造升级,其安装情况如下图所示:

导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图4)
导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图5)

【改进后】导波雷达VEGAFLEX 81测量

如下图回波曲线所示,由于测量筒处于满管状态,因此导波雷达液位总是指示到最高位,同时界面信号稳定可靠,取得了良好的测量效果

导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图6)

▲回波曲线清晰

No.4

VEGAFLEX 81测量优势

01

导波雷达界面测量不受介质密度的影响,因此测量精准、可靠

02

导波雷达是非机械式测量原理,没有活动的机械部件,因此不存在机械损耗和老化的问题,更持久耐用

03

导波雷达体积小巧,安装方便,使用简单。

04

导波雷达无需定期校验,可实现彻底的免维护。

因此,在油水界面测量上,相对于电浮筒,导波雷达是一款测量更加精准可靠,同时使用又更加简单方便的界面测量仪表。

导波雷达测量界面的原理

导波雷达界面计VEGAFLEX 81替代电浮筒界面计测量的成功应用(图7)

高频微波脉冲沿着缆式或棒式测量探头传导,遇到介质表面时,微波脉冲被部分反射,剩余部分穿过上层介质,并在界面被第二次反射,设备将分析脉冲从液位计到达两种介质所用的时间,得到界面的位置。
